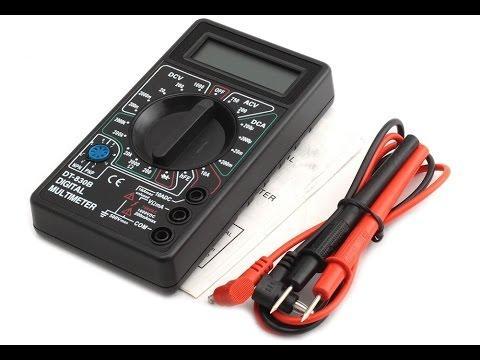

Мультиметр (тестер) DT 830 B
Особенности цифрового мультиметра DT830B
Покупка измерительного прибора DT830B оправдана в случае, когда ваши потребности в измерениях достаточно скромные, и ограничиваются измерением основных величин, связанных законом Ома: напряжения (переменного/постоянного), постоянного тока и сопротивления. Кромe этого, такой цифровой мультиметр содержит ряд дополнительных возможностей, полезных для радиолюбителей. Используя в своей практике DT830B, вы уже не будет себе задавать вопросы: как проверить проводку, как измерить напряжение в сети.
Тестер электрический – разумное приобретение с целью обеспечения баланса между функциями и ценой. Конструкция DT830B традиционна для мультиметров такого класса с расположением небольшого дисплея в верхней части передней панели. В целом этот прибор полностью идентичен мультиметру DT838, как в плане внешнего вида, так и по измерительным функциям, за исключением того, что у последнего есть возможность измерять температуру Достаточно большой поворотный переключатель располагается по центру прибора и может поворачиваться и фиксироваться в одном из 19-ти положений. Выключение цыфрового мультиметра происходит при установке в положение – OFF (в крайней верхней позиции). После завершения измерений обязательно выключите прибор, чтобы не разрядилась батарея.
Мультиметр цифровой комплектуется щупами, которые в зависимости от вида измерений вставляются в одно из 3-х гнезд:
- гнездо “COM” – общее для всех измерений;
- гнездо ”10 А” – для измерения больших токов (до 10 А);
- гнездо для всех остальных измерений.
Здесь диапазонов побольше, верхняя граница увеличена до 1000 Вольт. Этого достаточно, чтобы в частности, чтобы полностью проверить все “контрольные” точки, если вы настраиваете только собранную электронную схему. У начинающих радиотехников часто возникает вопрос: как выбрать диапазон измерения мультиметра? Конечно вопрос имеет значение для универсальных мультиметров, ведь мультиметры-автоматы сами выбирают нужный диапазон. Ответить можно так: нужно выбрать максимальный диапазон, провести измерения, и если увидите, что показания окажутся меньше предела ближайшего диапазона, переключателем перейдите на него. Этот важный вид измерения, поскольку величина тока, потребляемого электронной схемой, используется для расчета мощности блока питания, выбора предохранителей, для покупки нужного аккумулятора или батарейки, если устройство получает автономное питание. Имейте в виду, что в мультиметре DT830B отсутствует защита по входу “10 А”, поэтому необходимо соблюдать несколько несложных правил: не превышайте предельный ток – 10 А. Вставляйте щупы в гнезда, руководствуясь надписями около них. Не проводите измерение тока в положениях поворотного переключателя, предусмотренных для измерения напряжения и сопротивления. В противном случае прибор будет выведен из строя, поскольку такое подключения равносильно короткому замыканию. При измерении тока мультиметр всегда включайте последовательно с нагрузкой (в разрыв цепи). В этом режиме (со значком диода) используется свойство p/n перехода полупроводникового прибора открываться под воздействием небольшого прямого напряжения (обычно до 1 В), и закрываться при приложении обратного напряжения.
